JG-1F / JG-2F多口计量阀

JG-1F / JG-2F多口计量阀

型号: JG-1F / JG-2F 产品名称: 多口计量阀 特性: 1. 制造标准: ASME B16.34-2004 2. 连接形式:内外螺纹连接(NPT,G,Rc,Rp) 3. 结构特征: 锥面密封 4. 阀门检验与试验: API598-1996 5. 公称压力:10000Psi 6. 适用工作温度:-29℃~+538℃ 7. 适用介质: 水,油...

欢迎来电:13651816323 13681819361

在线咨询

产 品 介 绍

型号: JG-1F / JG-2F
产品名称: 多口计量阀

特性:

1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

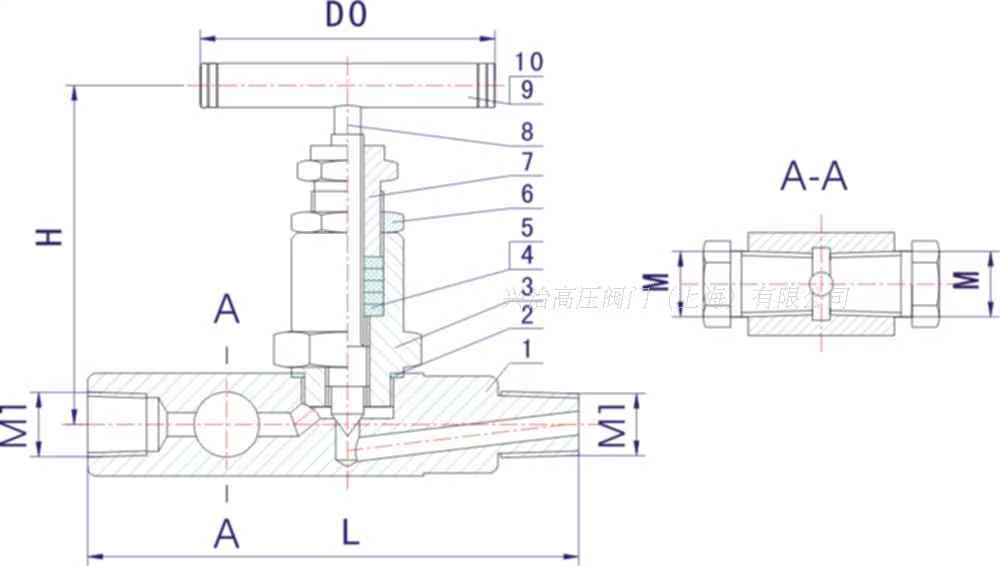

主要零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
阀体 Body 20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
3
阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
4
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
5
填料 Packing PTFE 柔性石墨(Expanded Graphite)
6
锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
7
填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
8
阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
9
手柄 Handle 20# A105 SS304 SS304L SS316 SS316L
10
内六角螺钉 Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
公称通径 DN
Nominal bore
D0
M
M1
L
H
JG-1F/2F-1
DN6
60
R1/2
NPT1/2
120
82
